19.04.2022

Beste Verbindungslösung für Leiterplatten

PEM SMT Fasteners

Um eine optimale Leistung zu erreichen, muss jede elektronische Komponente unabhängig von der Komplexität des Produkts zuverlässig und sicher befestigt werden. Die Bestückung von Leiterplatten ist normalerweise eine kundenspezifische Aufgabe und hat je nach Funktion und Position in einer Baugruppe ihre Montageherausforderungen.

Die Komplexität des Einbaus der PC-Platinen liegt in den verschiedenen Befestigungsanforderungen von Komponente zu Platine, Platine zu Platine oder Platine zu Chassis. Darüber hinaus müssen einige möglicherweise gestapelt oder beabstandet werden, während andere regelmäßig entfernt oder neu angebracht werden müssen. Die mögliche und kostspielige Beschädigung von Leiterplatten während des Montageprozesses war ein Hauptanliegen der Elektronikindustrie.

Die führende Marke für Befestigungslösungen für Leiterplatten PEM® ,bietet ein umfassendes Sortiment an Verbindungslösungen für die Verwendung mit Leiterplatten, um Ausschuss, Handhabung und das Risiko einer Beschädigung von Leiterplatten zu reduzieren.

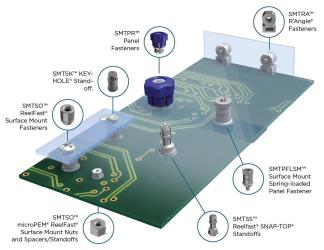

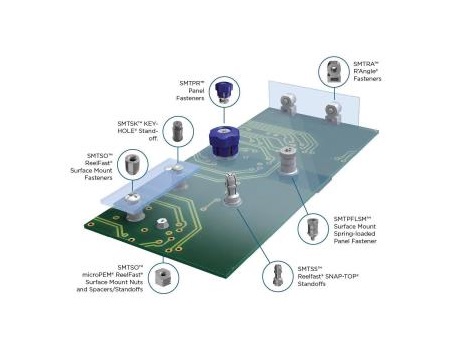

ReelFast® Befestigungselemente für die Oberflächenmontage verringern das Risiko von Beschädigungen

PEM SMT Fasteners

PEM®-SMT-Verbindungselemente (Surface Mount Technology) werden auf Leiterplatten montiert und verwenden die gleichen Lötverfahren wie die anderen elektronischen Komponenten der Leiterplatte. Da Verbindungselemente die Reihe anderer gelöteter oberflächenmontierter Komponenten ergänzen, wird das Risiko von beschädigten Platinen und Ausschuss aufgrund einer falschen Installation verringert, und die Handhabung der losen Teile und der damit verbundenen Arbeitskräfte eingespart. Insgesamt wird die Produktion gesteigert und Nebentätigkeiten entfallen.

Vorteile von SMT-Befestigungen

  • Beseitigt häufige Produktivitäts- und Schadensprobleme, die durch lose Befestigungsteile und brechende Befestigungselemente verursacht werden
  • Lieferung in Tape-and-Reel-Verpackung für einfache Pick-and-Place-Montage
  • Hervorragende Auszugs- und Ausdrehkräfte





PEM broaching fasteners

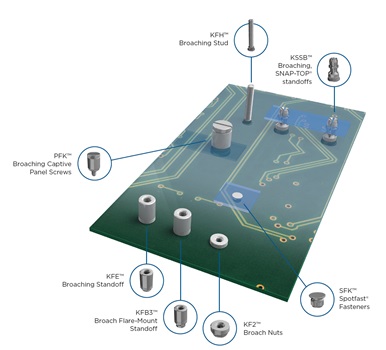

Räumbefestigungen, eine Alternative zu loser Hardware


Das Reduzieren von Teilen und das Beseitigen von Problemen mit lockerer Hardware ist eine weitere Möglichkeit, den Produktionsprozess zu vereinfachen. Die Räumbefestigungen bieten praktische Alternativen zu herkömmlicher „loser“ Hardware.

Sie lassen sich dauerhaft auf allen Arten von Leiterplatten installieren und reduzieren überschüssige Teile. Ein Räumbefestiger ist eine Befestigungsvorrichtung mit Rändelschaft, die in ein Loch gedrückt werden kann, um einen starken Befestigungspunkt mit oder ohne Gewinde in nicht duktilen (nicht metallischen) Materialien bereitzustellen. Speziell geformte axiale Rillen um den Schaft des Befestigungselements „räumen“ oder schneiden sich in das Material ein und erzeugen somit einen festen, drehfesten Presssitz.





reel and tape

Einfache Installation

Bei der Aufputzbefestigung wird der Beschlag positioniert, während die Platte bearbeitet wird. Die Installation kann durch den Pick-and-Place-Roboter abgeschlossen werden, der für die elektronischen Komponenten einer Platine verwendet wird und reduziert so die Möglichkeit von Platinenrissen und Fehlausrichtungen und ermöglicht sogar randnahe Installationen.

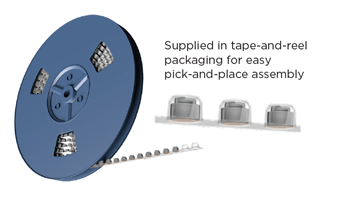

Die SMT-Verbindungselemente werden auch in Tape-and-Reel-Verpackung geliefert, was eine einfache Pick-and-Place-Montage ermöglicht, die Produktion durch reduziertes Handling beschleunigt und eine Mischung verschiedener Teile vermeidet.



Haben Sie die richtigen Befestigungselemente für Ihre Leiterplatten gefunden?

Möchten Sie sich von unserem Experten beraten lassen?

Klemens Freyinger Klemens Freyinger, Product Manager Clinching
