PEM® Einpressbuchsen für Kunststoffe

KFSE-3,6-6

Typ KFE (Stahl verzinnt)
Typ KFSE (nichtrostender Stahl)
Einpressgewindebuchsen (als Distanzhülse) für Printplatten sowie andere Kunststoffe. Auch ohne Gewinde mit Durchgangsloch im Programm. Verschiedene Längen erhältlich.

E-Shop

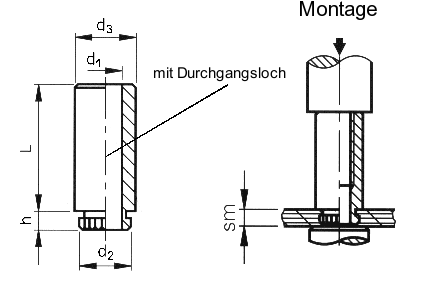

Technische Daten

Durchgangsloch d1 +0,10/-0,08

3,6 mm

sm min.

1,53 mm

L ±0,13

6 mm

Loch-Ø im Kunststoff
+0,08
  0

5,40 mm

Werkstoff

Nichtrostender Stahl 18/8 (AISI 300) passiviert.

Einsatz

Für Printplatten und andere Kunststoffe (auch für Aluminiumguss und Magnesium) bis HRB 70.

3D-Daten verfügbar

Bestellbezeichnung

KFSE-3,6-6

d2 ±0,08

5,87 mm

d3 ±0,13

7,14 mm

h max.

1,53 mm

Min. Randabstand bis Mitte Loch

5,5 mm

Gewindetiefe tmin.

6 mm

Hinweis

Beim Einsatz in Printplatten mit durchplattierten Bohrungen ist das Lochmaß vor dem Durchkontaktieren um 0,13 mm (-0,03 mm) zu erhöhen.

Werkzeuge

Finden der Bestellnummern für PEMSERTER®-Werkzeuge (Stempel und Matrizen): Tooling Selector (EN)

Einpressmaschinen

Weitere Informationen

Downloads

KFSE 36 6_de 51.7 KB
