PEM® Einpressgewindebuchsen offen
SO-M4-18
Typ SO (Stahl verzinkt)
Typ SOS (nichtrostender Stahl)
Gewindebuchse für einpressseitig bündige Montage. In runde Löcher einpressbar, Sechskant als Verdrehschutz. Verschiedene Längen erhältlich.

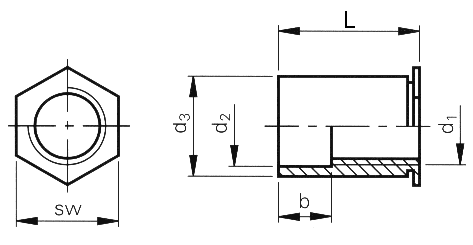

Technische Daten
Gewinde d1
M4
sm min.
1,3 mm
L
+0,05
-0,13
18 mm
Loch-Ø im Blech
+0,08
0
7,2 mm
Werkstoff
Stahl einsatzgehärtet, verzinkt, farblos passiviert.(Aluminium auf Anfrage)
Einsatz
Für Blechhärten bis HRB 80.
3D-Daten verfügbar
Bestellbezeichnung
SO-M4-18
d2 ±0,13
4,80 mm
d3
0
-0,13
7,12 mm
d4
7,3 mm
sw
7,9 mm
Gewindefreie Länge b ±0,25
8 mm
Min. Randabstand bis Mitte Loch
8,0 mm
Hinweis
Für den Einsatz in Bleche > HRB 80 Typ SO4 vorsehen.
Werkzeuge
Finden der Bestellnummern für PEMSERTER®-Werkzeuge (Stempel und Matrizen): Tooling Selector (EN)
