Gewinde

M4

Klemmbereich P

2,6 - 3,5 mm

Aufnahmeloch N x N ±0,1

8,3 x 8,3 mm

G

6,0 mm

3D-Daten verfügbar

Download

Bestellbezeichnung

M4-ZI-083-35

Hinweis

Bei Anwendung in Langlöchern ist die Schlitzbreite um ca. 0,3 mm zu reduzieren.

Abmessung Mutter

L10 x B10 x H4,5 mm

Lochmaß Kennziffer

3

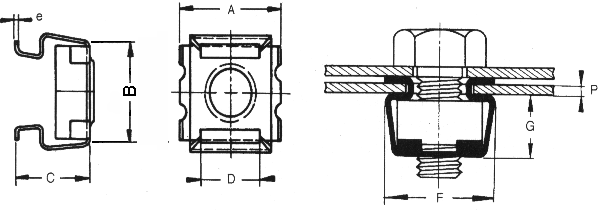

A

12,0 mm

B

11,4 mm

C

10,5 mm

D

7,2 mm

e

0,45 mm

F

12,2 mm

Werkstoff

Käfig: Federstahl verzinktMutter: Stahl verzinkt

Weitere Informationen

• Beschreibung/Montagehinweise
