Ausführung

Typ KNHML, schwere Reihe

Bestellbezeichnung

KNHML 10x1,5

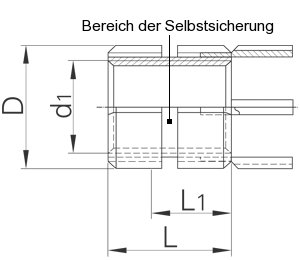

Gewinde d₁ 5H

M10

Gewinde D 4h

M16x1,5

L ± 0,3

16,0 mm

L₁
minimale Einschraubtiefe der Schraube

10,0 mm

d₂

14,75 mm

d₃ 6H

M16x1,5

d₄

16,25 mm

T min.

20,0 mm

A [mm²]

441,4

Werkstoff

Nichtrostender Stahl 1.4305 mit Molykotebeschichtung

Einsatz

Leichtmetalle, Stahl, Guss ...

Auszugskraft [N]

Flankenscherfläche "A [mm²]" x Zugfestigkeit des Werkstückes "Rm [N/mm²]"

Auf Anfrage

KEENSERTS® mit UNC- oder UNF-Gewinde, MS- und NAS-Spezifikation
