Thread

M12

3D-Data available

Download

Order description

M12-RR-140-47

Klemmbereich P

3,3 - 4,7 mm

Aufnahmeloch N x N ±0,1

14,0 x 14,0 mm

Hinweis

Bei Anwendung in Langlöchern ist die Schlitzbreite um ca. 0,3 mm zu reduzieren.

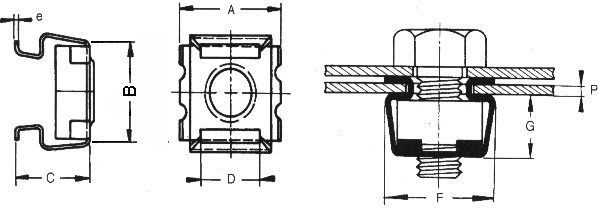

Abmessung Mutter

L17 x B17 x H7,5 mm

Lochmaß Kennziffer

6

A

20,0 mm

B

19,4 mm

C

16,5 mm

D

12,6 mm

e

0,6 mm

F

20,5 mm

G

10,4 mm

Werkstoff

Käfig: nichtrostender StahlMutter: nichtrostender Stahl

Further information

• Beschreibung/Montagehinweise
